OPC Server mit Variablenserver
Für S5, S7-300®/S7-400® und IBH softec SoftSPS
|
|
|
|
Kommunikation mit allen Visualisierungen !

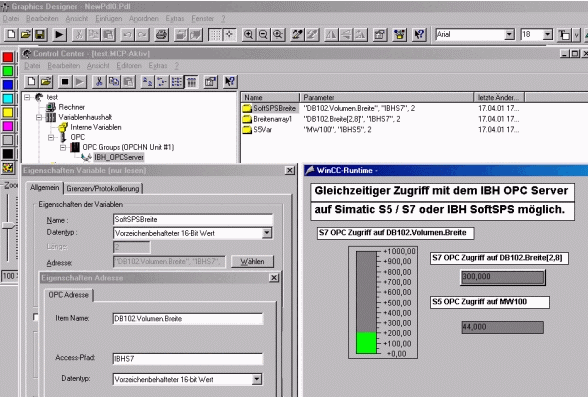

Mit dem OPC Server koppeln Sie auf einfachstem Wege Ihre Visualisierung mit einer Simatic© SPS oder der IBHsoftec
SoftSPS. Die symbolische Adressierung Ihrer Programmdatei und der Datenbausteine kann 1:1 in die Visualisierung übernommen werden.
Mit dem Variablenserver erhalten Sie via OPC leicht Zugriff auf die Variablen in
einer Steuerung. Die Einbindung ist, da es sich um einen COM-Server handelt, in fast jede Programmiersprache möglich.
|
|
|
|
Der Variablenserver bietet folgende Funktionen:
|
|
|
|
|
Parameter:
|
Bedeutung:
|
|
Path
|
OPC Zugriffsname (konfigurierbar)
|
|
Name
|
Variablenname (absolut oder symbolisch)
|
|
Val
|
Wert der Variable
|
|
ValAsynchron
|
Wert der Variable (nur schreibend verfügbar)
|
|
WritePending
|
Prüft, ob der mit ValAsynchron geschriebene Wert übernommen wurde
|
|
Ereignis:
|
Bedeutung:
|
|
ValChanged
|
Wird aufgerufen, wenn der Wert in der SPS geändert hat
|
|
|
|
|

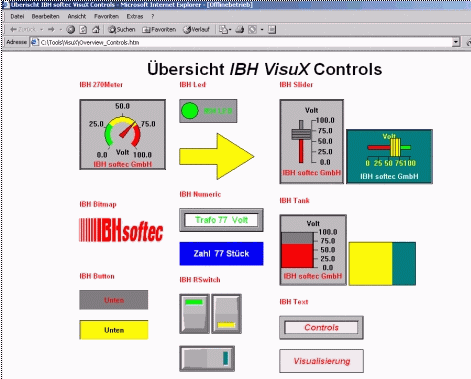

VisuX inklusive OPC Server
|
|
|
|
Visualisieren mit ActiveX© Steuerelementen !
Die VisuX Steuerelemente werden benutzt um eine Anlage mit jeder beliebigen WIndows© Applikation zu
visualisieren. Bedienen Sie Ihre Anlage mit diesen Steuerelementen auf einfachste Weise durch eine HTML-Seite. Konfigurieren Sie zukünftig nur noch Standardapplikationen um zu visualisieren. Mit den VisuX
Steuerelementen schaffen Sie mit Leichtigkeit Seiten, die zur individuellen Gestaltung einer Bedieneroberfläche nach Art einer Webseite verwendet werden können.
|
|
|
|
VisuX enthält:
OPC Server, Variablenserver, LED, Schalter, Taster, Kippschalter, Textanzeige, Schieberegler, Füllstandsanzeige, Skala, 270°
Messinstrument, Wertanzeige, Bitmap u.a.
|
|
|
|
|
|
DiagX
|
|
|
|

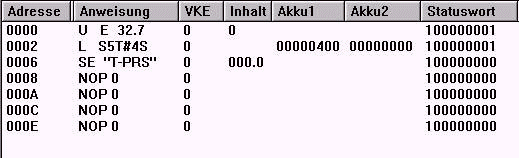

Das DiagX Steuerelement wird verwendet um Zustände der SPS in jeder beliebigen Windows Applikation darzustellen. Informationen über den S7-Diagnosepuffer, S7-U-Stack,

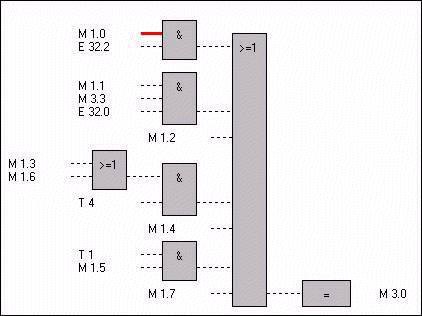

S7-B-Stack, S7-CPU-Info, Baugruppendiagnose, sowie den Bausteinstatus in (AWL/ FUP/ KOP) zeigen Sie auf einfache Weise in einer HTML Seite. Programmiersprachen wie VisualBasic© und VisualC© sowie
Visualisierungen wie WinCC© von Siemens unterstützen ebenfalls die Verwendung von externen ActiveX© Controls.
|
|
|
|
Preisliste ActiveX© Controls
|
|
|
|
|
Artikelnummer:
|
Beschreibung:
|
Preis:
|
|
1150
|
OPC Server
|
309.- EUR
|
|
1152
|
VisuX inklusive OPC Server
|
409.- EUR
|
|
1154
|
DiagX
|
409.- EUR
|
|
1156
|
Komplettpaket ActiveX®-Controls inklusive OPC-Server, VisuX und DiagX
|
719.- EUR
|
|
|
