cd electronic MPI / PPI / Profibus-Modem


	MPI / PPI / Profibus-Modem Analog-Modem und TS-Adapter in einem Gerät

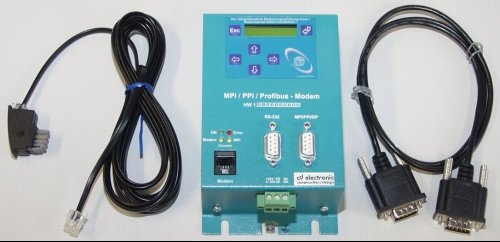

		Lieferumfang:


	Schluß mit Gebastel und Kabelsalat! In diesem Gerät steckt ein Analog-Modem für weltweiten Einsatz und ein PC-MPI-II Adapter mit LCD-Display und Folientasten. Eine RS-232-Schnittstelle bis 115.2 Kbit/s und eine Profibus/MPI-Schnittstelle bis 12Mbit/s. Versorgt wird das Modem mit 24V/DC +/- 20% über Schraubklemmanschluß. Die Stromaufnahme beträgt 200mA. Ein Universal-Telefonkabel mit TAE- und Westernstecker wird mitgeliefert. Das robuste Stahlblechgehäuse (90x163x55mm) kann direkt auf die Montageplatte geschraubt, oder mit einem Hutschienenadapter auf eine Tragschiene aufgeschnappt werden. Die MPI/PPI/DP Schnittstelle wird mit der SPS verbunden und an der RS-232-Schnittstelle kann ein PC direkt angeschlossen werden. Dieser PC nutzt das MPI/PPI/Profibus-Modem wie einen PC-MPI-II-Adapter.

		S5 an S7 MPI- / Profibus- Interface

Auf der SPS-Seite werden Geschwindigkeiten von 9K6 (PPI) bis 12Mbit/s (Profibus) unterstützt. Die RS-232-Schnittstelle für den lokalen PC kann bis 115,2 Kbit/s genutzt werden. Der Fernzugriff über das Modem erfolgt mit dem Siemens TS-Protokoll (Step®7 TS-Option). Das Display zeigt sinnvolle Informationen über den Busstatus an und dient zur Konfiguration mit den Folientasten. Die Konfiguration kann auch mit dem MPI-Kabelmanager-Programm vom PC aus erfolgen. Die Schnittstellen sind galvanisch getrennt. Die wichtigsten Betriebszustände werden über 4 LEDs angezeigt. Ein MPI Verbindungskabel zum AG, 1m lang, 9pol., 1:1, St/St wird mitgeliefert.
Die GSM Ausführung ist mit einem Quad-Band-Modem 850/900/1800/1900MHz ausgerüstet und wird mit einer Magnetfußantenne und 3m Antennenkabel geliefert.


		Software und Dokumentation zum Download

	Bestelldaten:


	Befestigungsset für Hutschinenmontage 9391-MT

Artikel:	Bezeichnung:	Preis:
9379-OP	MPI / PPI / Profibus-Modem mit Telefonanschlußkabel TAE+Western	498.- EUR
9379-G-OP	MPI / PPI / Profibus-Modem GSM-Ausführung inkl. Magnetfußantenne	657.- EUR
9391-MT	Befestigungsset für Hutschienenmontage	27.- EUR
9370-TAE	TAE Anschlußdose	22.- EUR
9359.1:1	RS-232-Anschlußkabel zum PC, 9pol., 3m	28.- EUR
9379.1	Busanschlußkabel MPI 1m (3/4/5/8, ohne Terminierung)	11.- EUR
9379-ANT	GSM-Magnetfußantenne mit 3m Anschlussleitung	26.- EUR
9391.1	Steckernetzteil 100-240V/AC Sek.: 24V/DC 625mA	42.- EUR
9372-24	24V Schraubklemmanschlußstecker groß dreipolig	4.- EUR
9350-9-DIAG	DiagConn Highend Busanschlußstecker 12Mbit/s mit Diagnosefunktion	54.- EUR
9350-9-CHP	CheapConn Low-Cost Profibusanschlußstecker mit Diagnosebuchse 12Mbit/s	37.- EUR
