Drahtlos aber nicht ratlos
Ethernet WLAN nach Spezifikation IEEE 802.11b/g bis zu 54Mbit/s

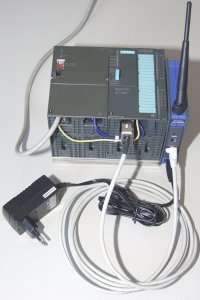

S7-300 mit WLAN-Bridge

S7-300 mit IBH Link S7 und Bridge

Drahtlose Ethernet Netzwerke nach Spezifikation IEEE 802.11b (11MBIT/S) oder 802.11g (54MBIT/S) werden zur Zeit verstärkt angefragt. Zum Einen werden immer mehr Anlagen mit dieser Technologie vernetzt, Zum Anderen hat fast jedes neue Notebook eine WLAN-Schnittstelle eingebaut.
Eine WLAN-Verbindung macht unabhängig. Dafür ist sie, wie jede Funkverbindung, störanfälliger. Mit den hier abgebildeten Bridges der Firma Cisco/Linksys konnten wir die WLAN-Vernetzung mit unseren Ethernet-Komponenten erfolgreich realisieren. Da die SPS einen Client in einem WLAN Netzwerk darstellt, muss eine Ethernet-Bridge eingesetzt werden. Nur eine Bridge arbeitet bidirektional und  bindet einen Client ohne spezielle Treiber in ein WLAN Netzwerk ein. Die Bridge kann sowohl im Adhoc-Modus,  als auch im Infrastructure-Modus betrieben werden. Im Adhoc-Modus kann ein Rechner mit WLAN-Karte direkt mit der Bridge kommunizieren. Im Infrastructure-Modus muss ein Access-Point im WLAN-Netzwerk vorhanden sein. Der Rechner und die Bridge sind dann über diesen zentralen Access-Point verbunden. Es ist auch möglich zwei Bridges im Adhoc-Modus miteinander zu verbinden und damit ein Netzwerkkabel über Funk zu verlängern, falls der Rechner keine WLAN-Karte eingebaut hat.

Bei Verwendung dieser Bridges sind auf dem PC keine Treiber nötig. Die Bridges werden über einen eingebauten Webserver mit dem Internet-Explorer des Rechners konfiguriert. Zur Konfiguration müssen die Bridges zuerst einmal über Kabel am RJ-45 Netzwerkport angeschlossen werden. Sobald die WLAN-Funktion in der Bridge konfiguriert wurde, muss das Kabel abgezogen werden. Weitere Einstellungen können dann über die WLAN-Verbindung durchgeführt werden - sofern die WLAN-Parameter funktionsfähig konfiguriert wurden. Ein wenig Geduld muss für die Einrichtung schon aufgebracht werden! Die abgebildeten Stummelantennen können durch externe Antennen ersetzt werden.

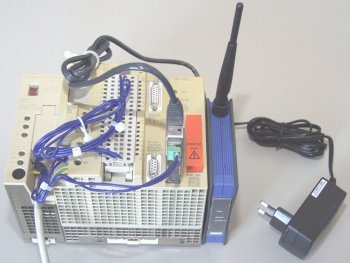

95U mit WLAN Bridge

S5-95U mit S5-LAN-Modul und Cisco Bridge

Die S7-WLAN-Bridge ist ab September 2013 nicht mehr lieferbar. Als Alternativprodukt, mit Konfiguration über Webbrowser, verwenden Sie bitte den ALF Rev. A

S7-Bridge speziell für
S7-LAN-Modul
9352-LANCon
Auch für
IBH Link S7++ ab Version 1.46

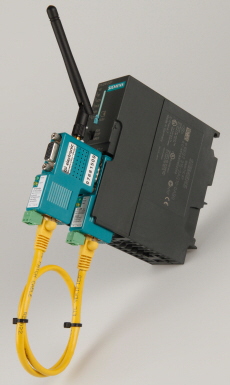

S7-Bridge
WLAN Magnetfußantenne

Speziell für das S7-LAN-Modul haben wir die S7-Bridge (lieferbar ab Juni 2010) entwickelt. Die Bridge wird Huckepack auf das S7-LAN-Modul oder den IBH Link S7++ gesteckt. Die Spannungsversorgung kommt im Normalfall aus dem AG. Wenn das AG keine Ernergie liefert, kann das S7-LAN-Modul / der IBH Link S7++ und die Bridge über Schraubklemmanschlüsse mit 24V/DC extern versorgt werden. Die MPI/PPI/Profibusschnittstelle ist 1:1 durchgeschleift, für den Anschluß weiterer Teilnehmer z. Bsp. ein lokales PG oder OP. Die Bridge kann sowohl im Adhoc-Modus, als auch im Infrastructure-Modus in ein WLAN gekoppelt werden. Aus Sicherheitsgründen hat sie keine eigene MAC-Adresse, sondern bezieht die MAC-Adresse vom S7-LAN-Modul, somit kann kein anderer, nicht in der MAC-Tabelle eingetragener Teilnehmer, über die Bridge ins WLAN gelangen. Die Konfiguration der Bridge erfolgt über USB. Mit der S7-Bridge-Konfigurator Software werden die WLAN-Parameter in der Brigde gespeichert. Während der Konfiguration wird die Bridge über USB mit Energie versorgt. Auch das gehört zum Sicherheitskonzept dieser Bridge: Sie wird nicht über einen Webbrowser konfiguriert! Die S7-Bridge kann in 11Mbit/s und in 54Mbit/s WLAN mit WEP oder WPA Verschlüsselung eingebunden werden. Sie wird mit einer Stummelantenne geliefert, kann aber auch mit einer externen, optionalen Magnetfußantenne (3m Kabel) betrieben werden.

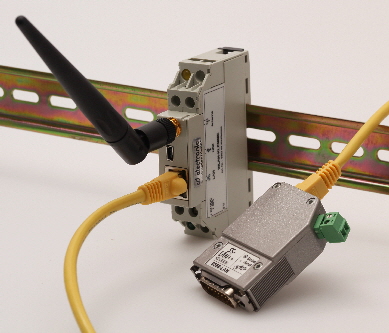

Alternativ zur S7-WLAN-Bridge ist auch eine WLAN-Bridge für Hutschienenmontage erhältlich. Die WLAN-Klemme beinhaltet die gleiche Technologie und wird mit der der gleichen Konfigurationssoftware eingerichtet.

Die WLAN-Klemme ist ab Juli 2015 nicht mehr lieferbar. Als Alternativprodukt, mit Konfiguration über Webbrowser, verwenden Sie bitte den ALF Rev. A

Dokumentation und Treiber zum Download

wlanklemme3
ALF Rev. A mit Magnetbefestigung

Der ALF Rev. A WLAN Router / Access-Point / Bridge ist eine per Webbrowser konfigurierbare Lösung um Netzwerkgeräte per WLAN zu koppeln. Er ist das flexibelste WLAN-Produkt in unserem Portfolio.

video

iPhone APP

alfa1

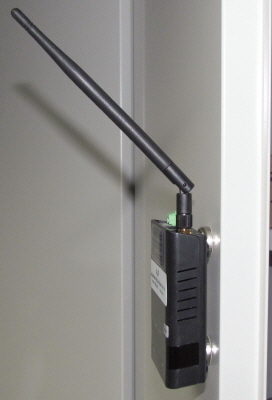

Montagebeispiel:
ALF Rev. A mit Magneten an einer Schaltschranktür temporär befestigt.

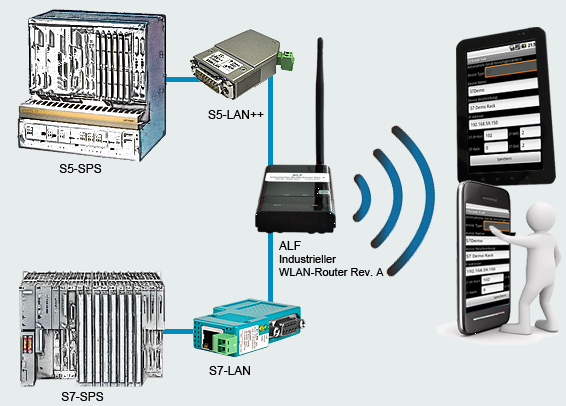

S5/S7 Kopplung an Smartphone:

smartph1

Verschiedene Set Angebote des ALF.A mit Preisvorteil gegenüber Einzelkauf!

WLAN-Kofferset

Videoanleitungen
für Step©7 Direkttreiber LAN/USB Installation, S7-200/S7-300+400 Konfiguration,
S7-IFC Installation, Firmwareupdate über LAN und WLAN-Produkte konfigurieren
